DSWK-003E 温度控制器使用说明

DSWK-003E 温控制器





          感谢选购本厂温控产品请您认真阅读说明书,

能帮助您更高效率使用温控器的各项功能;安装环境

和使用注事项非常重要,不按说明要求会造成温控

损坏。


输入电压 220V 50HZ
输出功率 220V ≤2KW
控温范围 0-99℃
外形尺寸 160×120×50
安装温度 环境温度<50℃
安装湿度 环境湿度<85℃
安装高度 略低于眼睛直视高度
传感器 磁铁或不锈钢封装热敏电阻



安装步骤:



► 控制器安装高度略低于眼睛直视的高度;

 将控制器在墙壁上固定好;

 将输入电源线接左侧1、2端子,用电器接在3、4上;

 传感器出厂接在5、6端子上,检查接线是否牢靠;

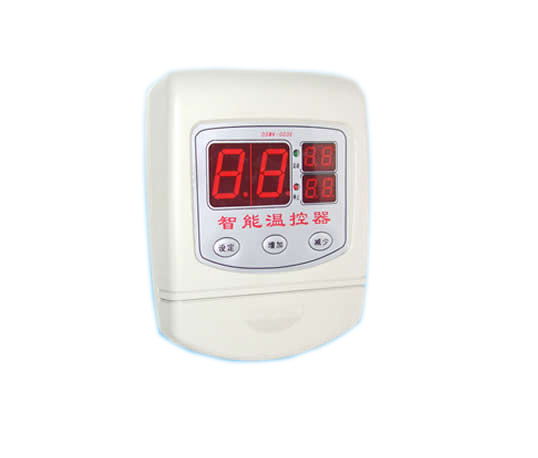

显示面板说明:

 左侧显示实测温度值;
► 右侧上为启动温度设置值,右侧下为停止温度设置值
► 中间为运行指示灯;


温度设置说明:

► 将手指按在“设置按键”上3-4秒后松开;
► 启动温度闪烁、按“增加、减少按键”调整启动温度;
► 启动温度设置完成按“设置按键”;
► 停止温度闪烁、按“增加、减少按键”调整停止温度;
► 停止温度设置完成轻按“设置按键”保存;

例如:加热模式=设置启动温度小于停止温度
          当启动温度设置30℃,停机温度为40℃,此时为加
          热模式,当实测温度低于30℃,输出端子有220V
          电压输出,当实测温度大于40℃输出端子没有电
          压输出。

*注意*在启动值和停机值区间为保持输出状态不动做。

例如:降温模式=设置启动温度大于停止温度
          当启动温度设置40℃,停机温度为30℃,此时为降
          温模式 ,当实测温度低于30℃,输出端子没有电
          压输出,当实测温度大于40℃输出端子有220V
          电压输出.

          DSWK-003E智能温控器采用微电脑控制,集温
自动检测,自动控制于一体。三个显示窗口,主窗
口显示实际测量温度,右上窗显示开机温度,右下窗
显示停机温度值。适用于机房空调、热风幕、地热、
供暖、采暖泵循环、采暖炉循环、家禽孵化、禽畜养
殖、种子催芽、大棚温室等各种测温控温的场合应用。




若显示“HH”表示传感探测器短路(或超出测温范围).
若显示“LL”表示传感探测器开路(表示传感器接触不良).

   显示“H”“L”的解决方法如下:
    1.当显示“H”时,请先检查由于接线时,传感器端子
       之间是否有短路现象。若由于超温引起而造成的,
       待温度降低至测量范围时即可恢复显示。若不能
       恢复正常显示时,请更换传感探测器。
    2. 当显示“L”时,请检查传感探测器与端子之间是
        否接触牢固,一般由于传感探测器与端子之间接
        触不良而造成屏幕显示“L”。若传感探测器与端
        子之间接触良好,依然显示“L”请更换传感探测器。
特别提示:取传感器时请勿硬拉电线,以免发生传感器失灵。


                                                                                                          技术支持 QQ : 543106270
